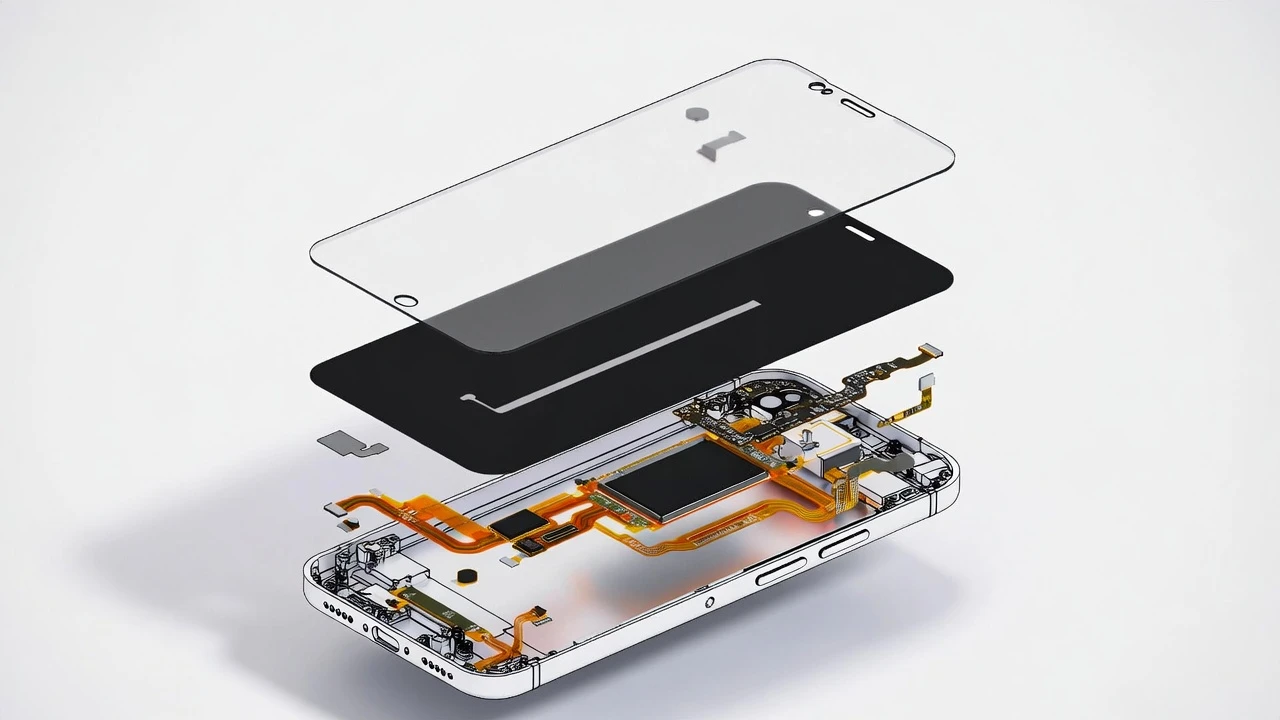

Дисплейный модуль смартфона – технологический «бутерброд», в структуру которого входит несколько скрепленным друг с другом слоев. Это матрица, сенсорный слой, защитное стекло, поляризационные и клеевые слои, а в OLED – еще и интегрированные управляющие элементы. Многослойность делает экран самой дорогой деталью устройства: в флагманах стоимость замены может достигать до 50% от цены гаджета.
Анатомия дисплея: матрица, тачскрин, поляризатор, подсветка
Каждый компонент выполняет определенную функцию, от яркости до чувствительности к касанию. Структура зависит от применяемой технологии, так, в LCD она следующая:
- матрица – основной слой, состоящий из миллионов пикселей, формирующих изображение;
- тачскрин – прозрачная сетка электродов, фиксирующая изменение емкости при касании пальцем;
- поляризатор – специальная пленка, управляющая прохождением света. Без нее изображение было бы просто невидимым белым свечением;
- подсветка – набор светодиодов и рассеивателей, необходимых для работы жидкокристаллических панелей.
В OLED-матрице подсветка не применяется, она состоит из органических светодиодов, которые излучают свет самостоятельно. Дополнена управляющим слоем, который подает питание на каждый пиксель, тачскрином и инкапсуляцией, защищающей от контакта с влагой и воздухом.
Виды дефектов изображения и их причины

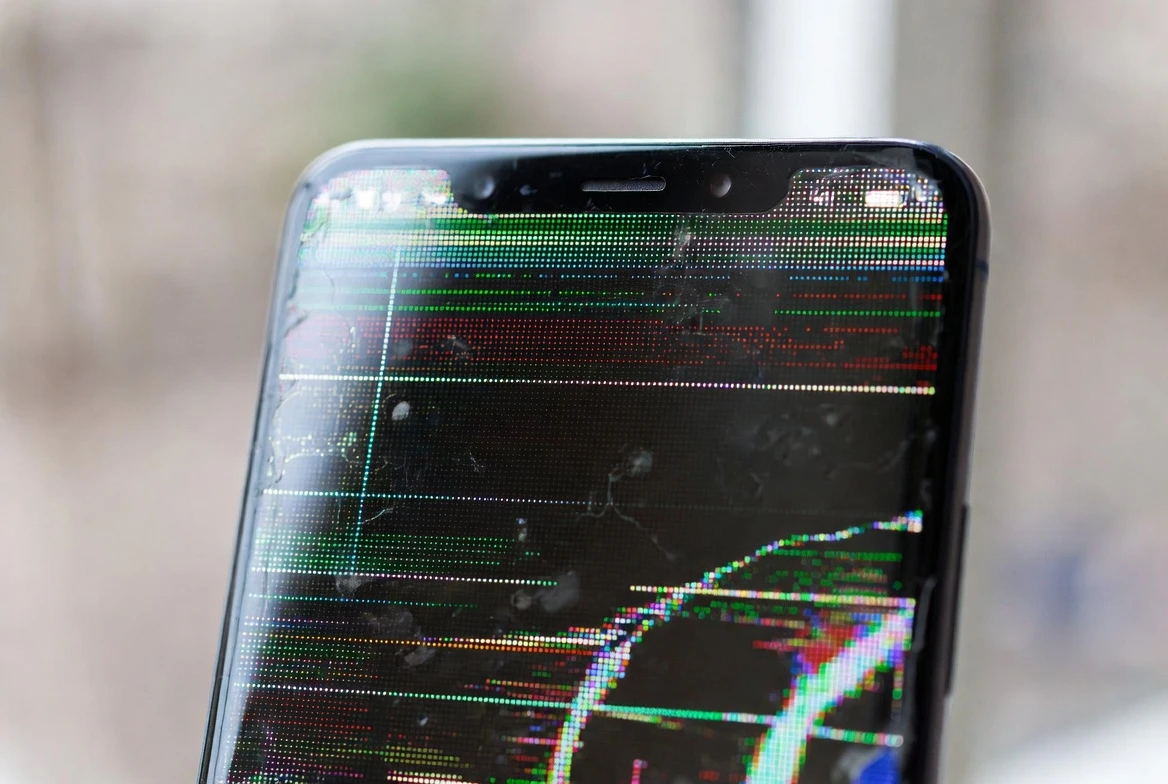

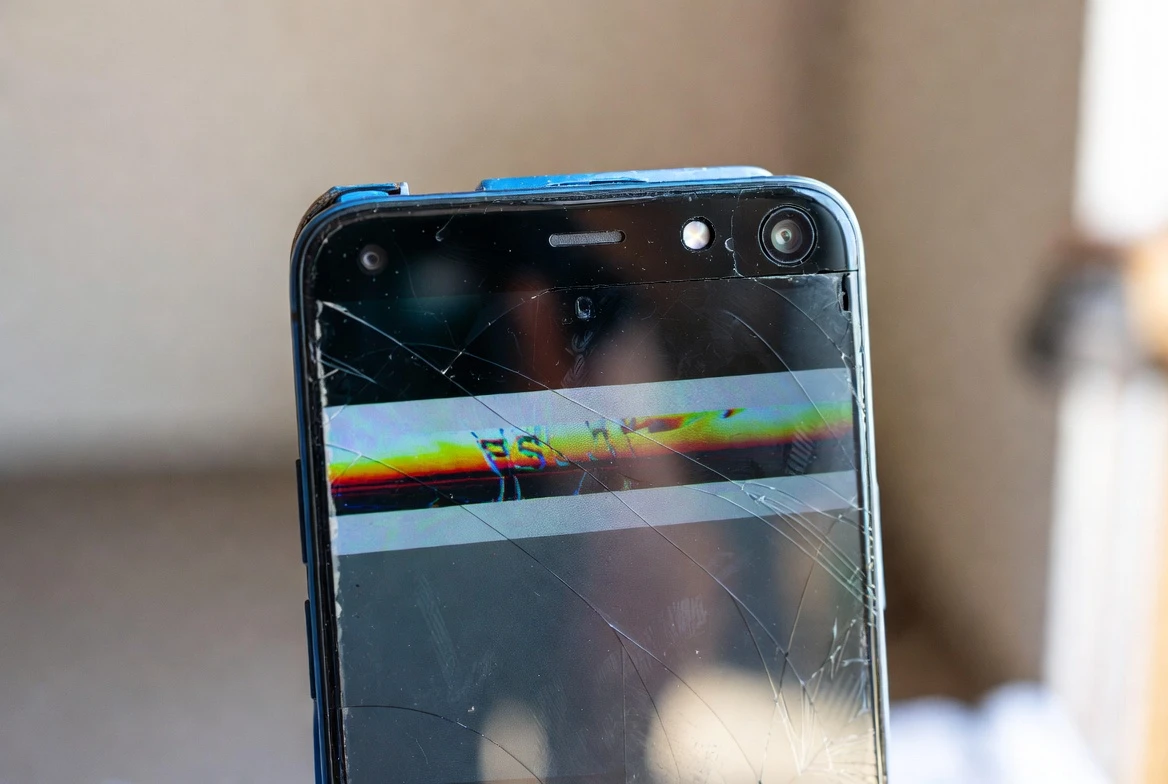

Вертикальные и горизонтальные цветные полосы
Полосы свидетельствуют о повреждении дорожек матрицы или контроллера дисплея, который выполняет распределение сигналов по пикселям. Происходит из-за падений или ударов, проблем со шлейфом, попадания влаги, перегрева или переохлаждения.
Полностью белый или розовый экран
Белый экран часто встречается на LCD-панелях при обрыве питания, а розовый оттенок – характерная черта поврежденных OLED-матриц. Это происходит из-за нарушения герметичности светодиодов или повреждения шлейфа.
Мерцание или «прыгающее» изображение
Картинка дрожит или меняет яркость при нажатии. Проблема может крыться в плохом контакте или микротрещине в зоне крепления шлейфа к матрице.
Черные пятна и «подтеки»
Подтеки и черные пятна указывают на физическое разрушение структуры матрицы. Жидкие кристаллы или органический состав вытекают из своих ячеек, постепенно заполняя экран черными областями. Другая причина – проблемы с подсветкой или трещины.
Шлейф дисплея: «слабое звено» конструкции
Шлейф – печатная плата, соединяющая экран с материнской платой. Он гибкий, но является наиболее уязвимой составляющей. Шлейф изнашивается из-за вибраций (даже без падения), некачественной сборки (укладка с перегибом), окисления контактов (попадание влаги, конденсат).
Проблема в коннекторе FPC на материнской плате
Причина может крыться в разъеме (FPC), через который подключается экран. Разъем выполняет функцию связующего звена, выходит из строя из-за механического излома контактов при самостоятельном ремонте и коррозии от влаги.
Оригинал против копии: на чем экономят производители
На рынке представлены оригиналы и аналоги, различающиеся по цене, сроку службы и характеристикам. Лучшим вариантом является оригинал, бюджетной альтернативой хорошего качества – High Copy. При изготовлении копий производители могут экономить на:
- стекле. Отличается толщиной и прочностью, применяется обычное силикатное стекло, а не закаленное как в оригиналах;
- цветопередаче, яркости. Дешевые матрицы менее яркие, могут отличаться преобладанием синего оттенка. Плохо читаются на солнце;
- отклик, частота обновления. В копиях сенсор отвечает на касание с задержкой, срок которой напрямую зависит от качества исполнения. Вторая проблема – неудовлетворительная частота обновления, из-за чего динамичная анимация зависает и выглядит дерганой.
Возможны другие проблемы, например, несовпадение по габаритам, что влечет за собой невозможность корректной установки или последующую деформацию по причине давления, неправильной посадки.
Проблема «неизвестной детали» на современных устройствах
Производители, что особо актуально для продукции Apple, привязывают серийные номера экранов к процессору. Просто заменить один экран на другой недостаточно. Мастера проводят сложную работу по переносу (перепайке) микросхемы контроллера со старого разбитого экрана на новый. Если этого не сделать – возможны баги и появление навязчивых уведомлений о неизвестной детали.
Статическое электричество при установке: скрытая угроза
Обычный свитер может «убить» новый дисплей! Об этом обычно не знают те, кто решает провести замену в домашних условиях. При установке без антистатического браслета разряд статики может пробить чувствительные компоненты, что приведет к появлению полос или белому экрану сразу после включения.
Сравнительная диагностика: матрица против шлейфа
Не стоит путать повреждение шлейфа и матрицы. Так, при нарушении матрицы полосы статичные, в случае со шлейфом они проявляются при изменении угла открытия (в планшетах) или при легком нажатии на нижнюю часть экрана. Черные пятна всегда указывают на повреждение матрицы, а мерцание по всей площади – на поломки шлейфа или разъема.
Станки и оборудование для восстановления дисплеев (Refurbishing)
Если разбито только стекло, а матрица цела, возможно восстановление. Работы выполняются в условиях сервисного центра, оснащенного всем необходимым. Для ремонта дисплеев мастера применяют:
- Сепараторы. Станки для нагрева и разделения разбитого стекла и матрицы с помощью тонкой струны.
- Вакуумные ламинаторы. Позволяют приклеить новое стекло к матрице без единого пузырька воздуха в вакуумной среде.
- Беспылевые комнаты. Специальные боксы с очищенным воздухом, исключено попадание пыли между слоями дисплея.
FAQ: Часто задаваемые вопросы
Можно ли заменить только шлейф дисплея
Да, это возможно, но все зависит от модели устройства и типа крепления. Если шлейф отдельный съемный, то замена может быть проведена. Если впаян, то чаще всего требуется замена всего модуля.
Почему полосы появились после обновления ПО
Редкий случай, но иногда программный сбой вызывает некорректную работу контроллера. Можно перезагрузить устройство, но чаще всего проблема является аппаратной и требует диагностики.
В заключение
Замена вышедшего из строя дисплея – дорогостоящая работа, поэтому важно подобрать качественную запчасть, которая прослужит на протяжении долгих лет. Выбрать дисплей для iPhone 11-15, Samsung S-серии, Xiaomi Redmi и других моделей можно в интернет-магазине Master-Mobile. У нас доступны оригиналы и высококачественные аналоги, на которые действует гарантия. Детали проходят обязательную проверку до продажи, а доставка выполняется по всей России!
